Анализ динамики частиц EDEM передаточного желоба

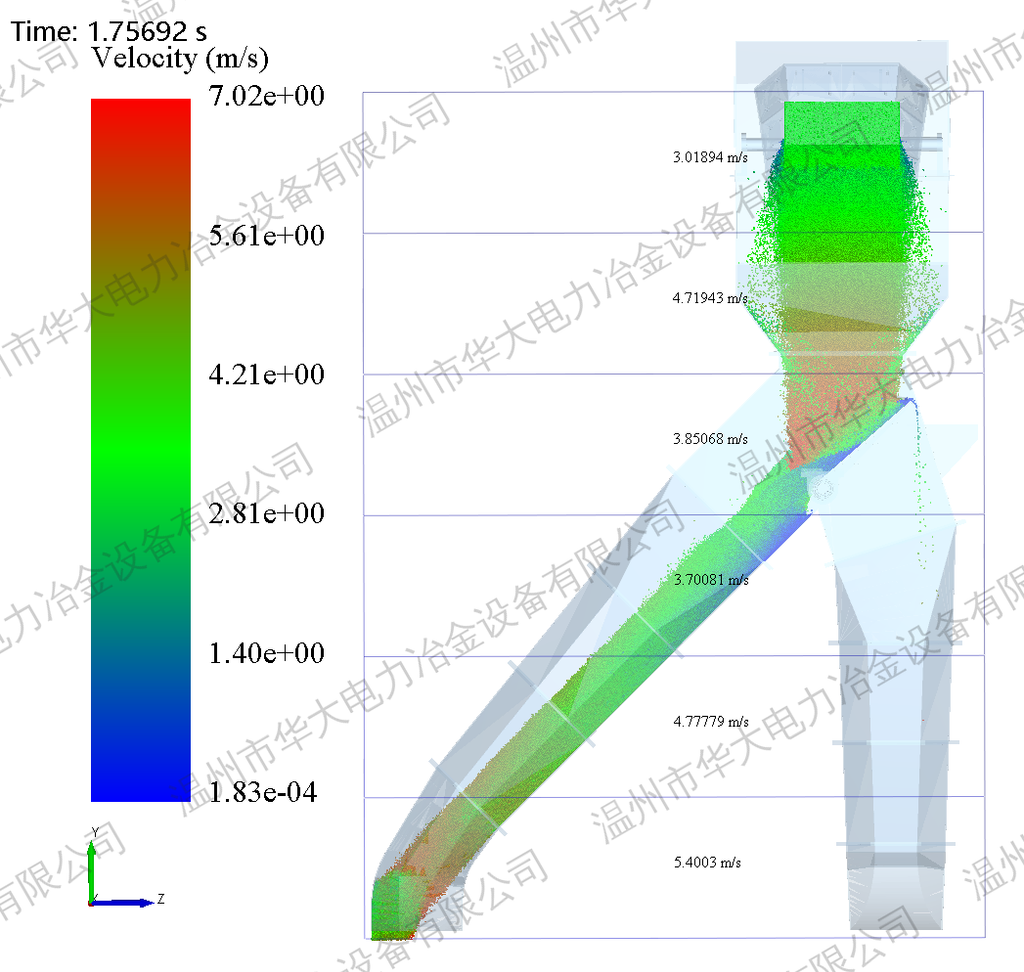

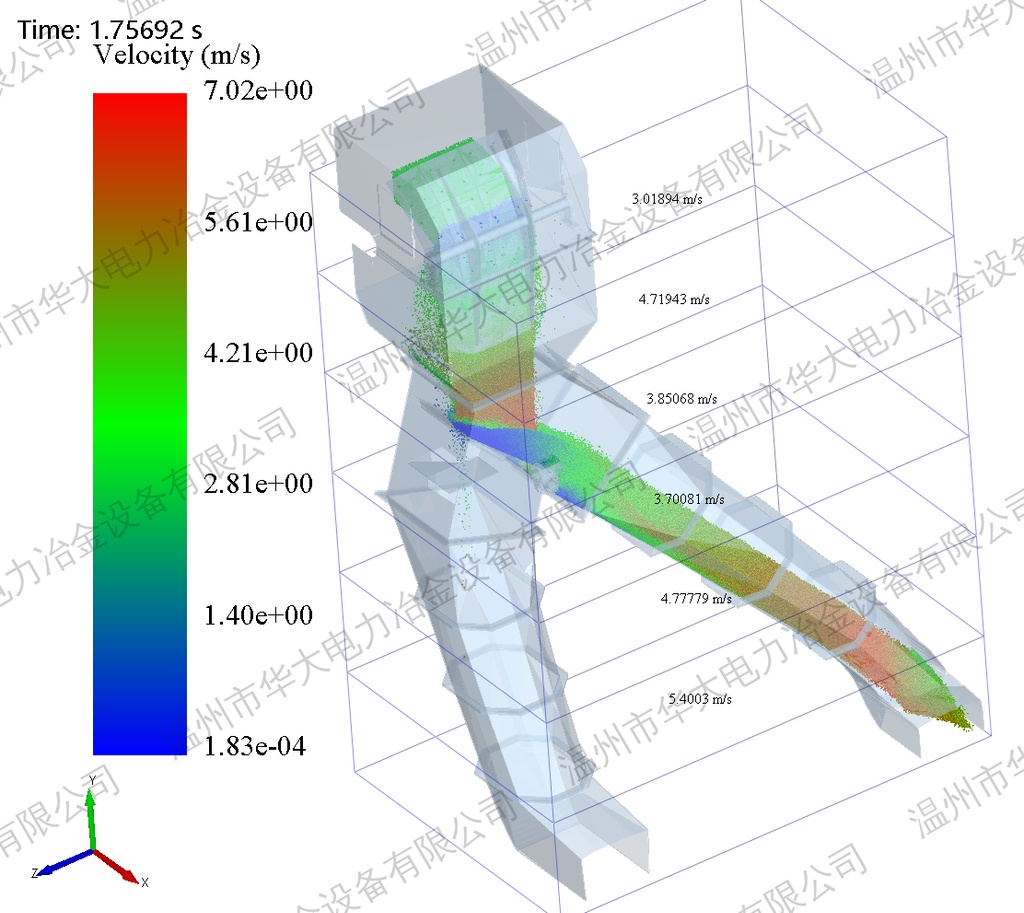

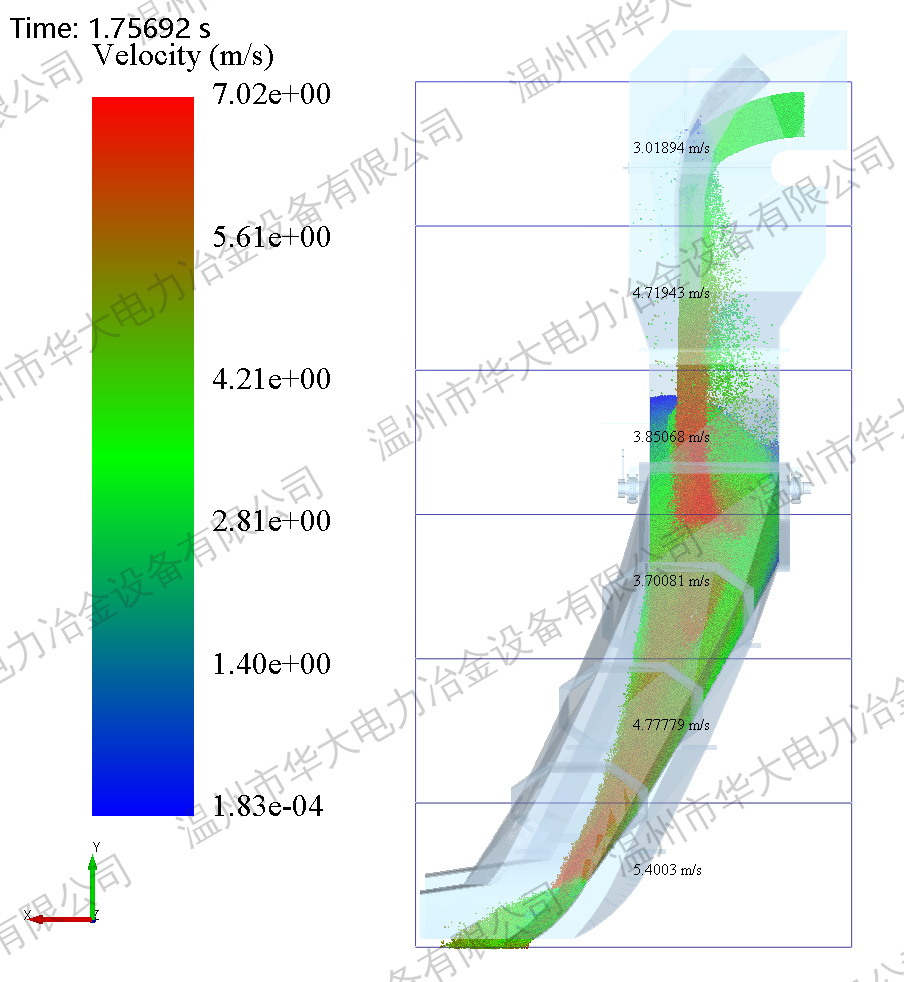

На новой неделе мы завершили анализ динамики частиц EDEM передаточного желоба для нового проекта. Это моделирование создает полную трехмерную модель транспортировки сыпучего материала, моделируя падение материала с предшествующего оборудования, переход к отводу через многоступенчатый гибочный желоб и, наконец, завершая полный процесс движения материала при разгрузке. Выводится диаграмма облака поля скоростей частиц и количественно получаются данные о скорости потока материала для каждого ключевого участка.

Результаты моделирования показывают, что начальная скорость потока материала, поступающего во входную секцию желоба, составляет около 3,02 м/с. Из-за ускорения силы тяжести скорость потока значительно колеблется при протекании через изогнутую конструкцию. Скорость потока в зоне изгибающего удара может достигать 4,72 м/с, а скорость потока в месте выхода материала стабильна и составляет 5,40 м/с. С помощью изображения имитационного облака можно визуально наблюдать общую форму потока материала и точно определять область сосредоточенного воздействия материала в изгибаемой части. Это положение постоянно подвергается неоднократному попаданию частиц и представляет собой положение с высоким риском износа желоба, сегрегации материала, его накопления и засорения.

С помощью количественных данных, полученных в результате этого моделирования, мы можем заранее спрогнозировать точку удара материала и интенсивность удара, соответствующим образом отрегулировать угол изгиба желоба, оптимизировать структуру и расположение внутренней направляющей пластины, а также с научной точки зрения спланировать диапазон укладки и толщину износостойкого вкладыша, эффективно замедлить износ оболочки, улучшить отклонение потока материала и уменьшить вероятность растекания материала на месте и сбоев в закупорке из проектного источника. Эти данные моделирования обеспечивают важную цифровую основу для итеративной оптимизации конструкции желоба в этом проекте. На следующем этапе мы проведем сравнительное моделирование в нескольких рабочих условиях, чтобы проверить рабочее состояние оборудования при различных свойствах материалов и дополнительно улучшить весь план проектирования желоба.
